CUD 多通道總存水彎

產品型號:CUD-FD / CUD-FDII / CUD-FD-FR

專為建築物衛浴廢排水管路設計使用
傳統浴室雜排⽔系統,常因為衛⽣器具之存⽔彎分散設置存⽔不⾜、閒置蒸發乾涸,⽽使臭沼氣四溢,不僅嚴重威脅使⽤者的衛⽣及健康,也長期存在排⽔不順暢及維護不便等問題。藉由 30 年給排⽔從業經驗,⾦⾼電公司特別聘請學界流體⼒學專家,共同作研發製造多功能總存⽔防臭裝置產品,整合排水管路,讓所有衛生設備集中排水、存水及過濾、有效隔絕排水管道的臭沼氣傳播,維護困難等問題。

國際安全標準存水彎 EN 1253-1:2015 性能認證
產地: 台灣
• 排水性能通過歐洲標準 EN 1253-1:2015
• 台灣建築中心優良工法評鑑編號 ET107A001
• 專利強力七角設計,創造卓越排水性能
• 高效自淨能力,浴廁永保清新
• 耐正負壓力,衛生安全防疫
• 大流量,高速順暢排水
• 適用各式工法,多樣細膩獨到的設計與配件
*
01

產品資訊

關於 CUD 多通道總存水彎
/
  • 產品特色
  • 原廠介紹
  • 專業認證
  • 產品規格
  • 施工方式
  • 清潔維護

產品特色




台灣總存水彎研發先驅  業界口碑首選

黃金品質  性能至上  多樣化細膩獨到的設計

獨到設計                                         優異性能
強力七角  噴射排水動能                  50mm水封深度  符合國內與國際標準
出口跌落  防止廢水逆流                  耐排水正負壓力  衛生安全防疫
平底設計  不易藏污納垢                  高效自淨能力     浴室潔淨清新
絕佳尺寸  便利工法施作                  大流量性能        排水順暢迅速







專利正多角形設計  強力七角排水性能

創造高效流場動能

獨家多通道總存水彎內部正多角形專利設計,增加流場動能,高效提升存水自淨能力,排水同時能高比例排出污水與體脂雜質,淨化器具衛生,簡化清潔維護工作。
通過歐洲標準 EN 1253-1:2015排水性能試驗,驗證CUD系列產品結構設計優異獨到,有效存水封430 ml,排水自淨能力的表現獨樹一格!













設備衛生 - 入水口與出水口的高度跌落  防止廢水回流

除了具備高自淨能力,入水口、出水口皆有獨特的跌落高度(X, Y)設計,排水道衛生防疫安全高標準,在排水時能夠避免回(溢)流至其他入口與存水彎內,管路乾爽潔淨無臭味,防止蚊蟲孳生。

品質結構 - 高品質原料、組件高安全度連結最安心

採用國內第一品牌原料,任一產品組件膠合位置 a 深度均達30 mm以上。活動式內篩組件以法蘭、SUS 304螺栓、EPDM迫緊等耐抗化學性材質組件連結。

貼心組件選1 - 專利防泡沫導流設計

流線型順水導流器集中排水流率,導引排水跌落至蛋形切線攔渣提籃,底部的肋片可防止泡沫上溢與降低噪音上揚。

貼心組件選2 - 專利雙層攔渣 & 降低噪音提籃

淋浴間搭配地排濾網能即時攔截大量毛髮,降低清潔維護頻率。蛋形切線攔渣提籃提供排水分層跌落,除了可以緩和排水直接沖擊總存水彎液面所產生的噪音,並可降低存水封蒸發速度。

貼心組件選3 - 專利雙層存水彎降低排水噪音  排水不擾鄰

總存水彎雙層構造,藉由雙層結構與空氣層能有效減低排水時所產生的噪音,安心不擾鄰。

貼心組件選4 - 專利清潔口無低凹組件

CUD系列產品獨家清潔口設計,總存水彎底部為平底設計,不易藏污納垢,更具備雙層EPDM迫緊特殊結構,消除漏水疑慮,必要時亦可將組件以膠合處理。

原廠介紹

關於金高電
30年來的好口碑  以「誠樸耕耘,務實收穫」為宗旨
一步一腳印   與時俱進   持續追求最優質的產品與服務

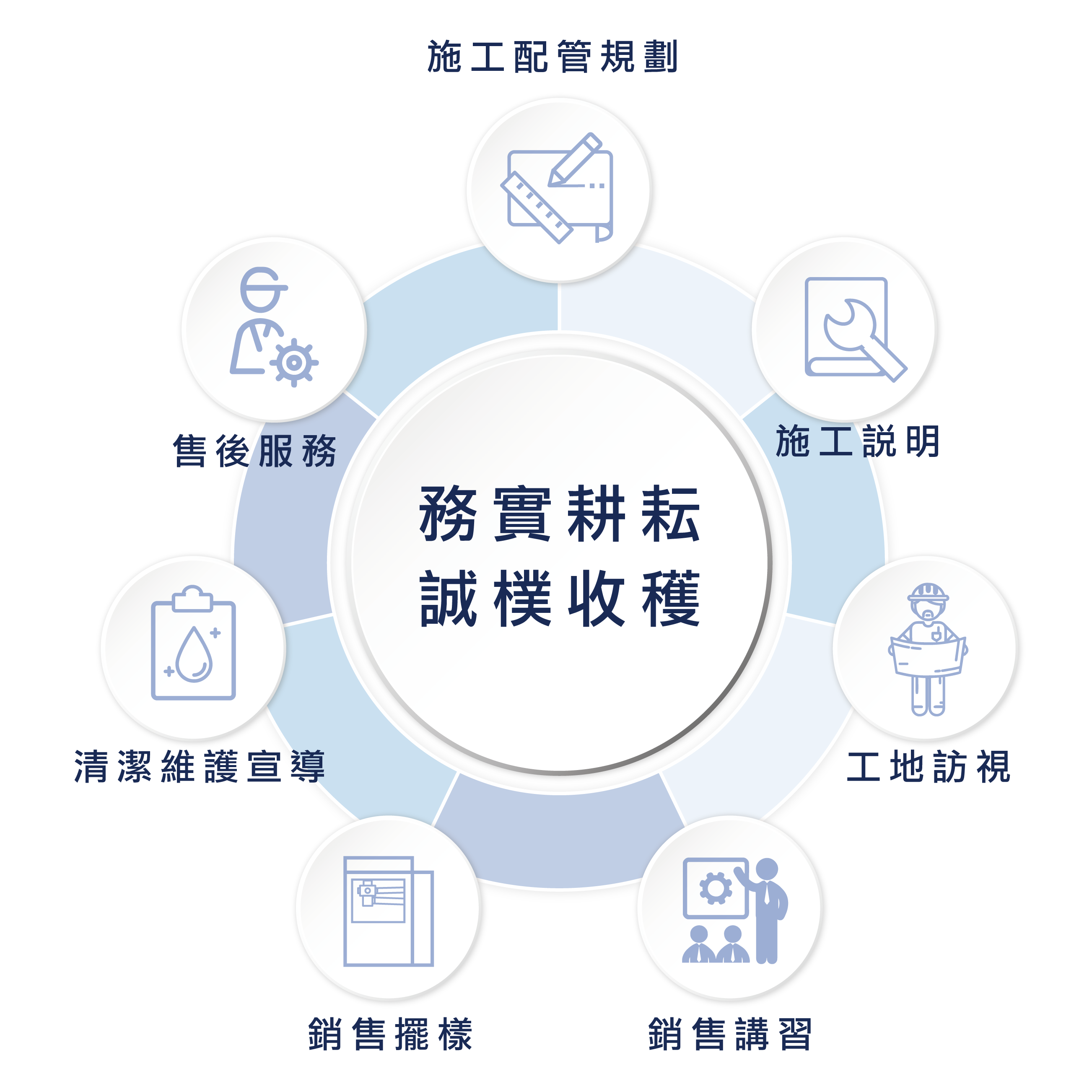

公司團隊的服務理念與核心價值

產品性能國際標準化結合完整的服務流程

施工配管規劃
義務性可提供排水通氣、排水器實驗室的教育訓練,與排水系統 的規劃工作:包含總存水彎之位置、磁磚計畫、洩水坡度、立管 連結、排水通氣系統⋯的細部圖面整合等。
施工說明
配合施工技術人員的配管計畫及用料進度,派員到場說明安裝要 領,掌握重要尺寸,確保產品在橫支管與立管精確安裝到位。
工地訪視
建造施工期間,主動與工程監造、施工技術人員維持聯繫,即時 關心問題需求與安裝品質,並回饋為產品品質、施工技術、服務 改善的重要依據。
銷售講習
配合建案銷售團隊的行銷計畫實施教育訓練,引導掌握所採用的 總存水彎設備、建築團隊規劃設計與施工的優越品質等要點,透 由具體品質的解說創造高效行銷。
銷售擺樣
依據建案銷售計畫,提供總存水彎的動態擺樣,以操作浴室排 水的臨場感,讓顧客賞屋即時感受建築專業團隊的貼心工法, 加以銷售人員的專業解說,建案品質、銷售績效滿分呈現。
清潔維護宣導
義務性可提供總存水彎清潔維護宣導說明書於交屋手冊內,並 製作影片可交由管委會在公告螢幕中輪播宣導,屋主定時清潔 維護,自主維繫建案起造的價值理念。
售後服務
從建案源頭的服務管理,以協同設計規劃、施工品質、教育宣 導各階段重要環節,完整控制總存水彎安裝施工及使用品質趨 於零缺點 ; 交屋後更即時協助因施工或使用不當等少數案例的 故障排除與住戶釋疑等服務需求。

專業認證

 排水性能通過歐洲標準 EN 1253-1:2015 國際安全標準存水彎

100%產品排水性能通過歐洲標準 EN 1253-1:2015試驗
任何售出的產品抽樣至中華民國TAF認可實驗室或國際同等實驗室進行測試,保證均達到原測試件報告記載內容之性能。

歐洲標準 EN 1253-1:2015

建築用排水器性能試驗

中華民國 TAF 認可

第 0895 號實驗室

社團法人台灣給水排水研究學會

台灣給排水設備實驗室


100%安心信賴   卓越排水性能

50mm水封深度

符合國際、國內法規要求

高效自淨能力

 浴室潔淨清新

耐排水正負壓力

 衛生安全防疫

大流量性能

 排水順暢迅速


CUD 多通道總存水彎系列 性能試驗結果

正負壓力及破封試驗

透過設備儀器模擬排水管路正負壓力,測試水封強度與破封極限。此試驗可以檢視存水彎水封是否能夠阻絕來自排水端的臭沼氣與病媒。

自淨能力試驗

透過玻璃珠與標準流量測試排水器之自淨能力。此試驗如模擬浴室日常排放污物如毛髮、皮屑、皂垢等是否能順暢排出而不阻塞。

流量能力試驗

依測試標準給予不同流量測試排水器之最大負荷流量。此試驗用以模擬總存水彎連結多個器具排水如浴缸、濕區、臉盆等綜合流量能力。

產品規格

基本規格、資訊介紹

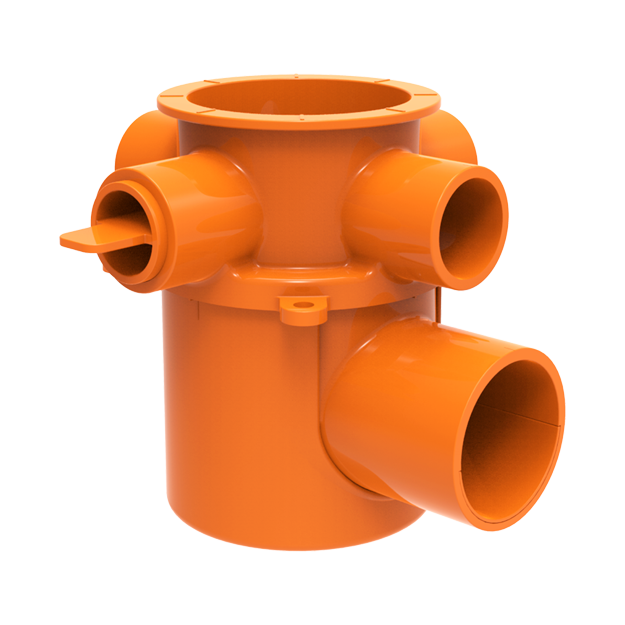

CUD-FD

獨家「半埋入式」工法   口碑推薦

適用工法:懸吊式、降板式、半埋入式  專業選用
高品質PVC 總存水彎雙層
入口管徑50A / (側入口可選配2、3、4口)
出口管徑80A
底部可選配平底、清潔口型式

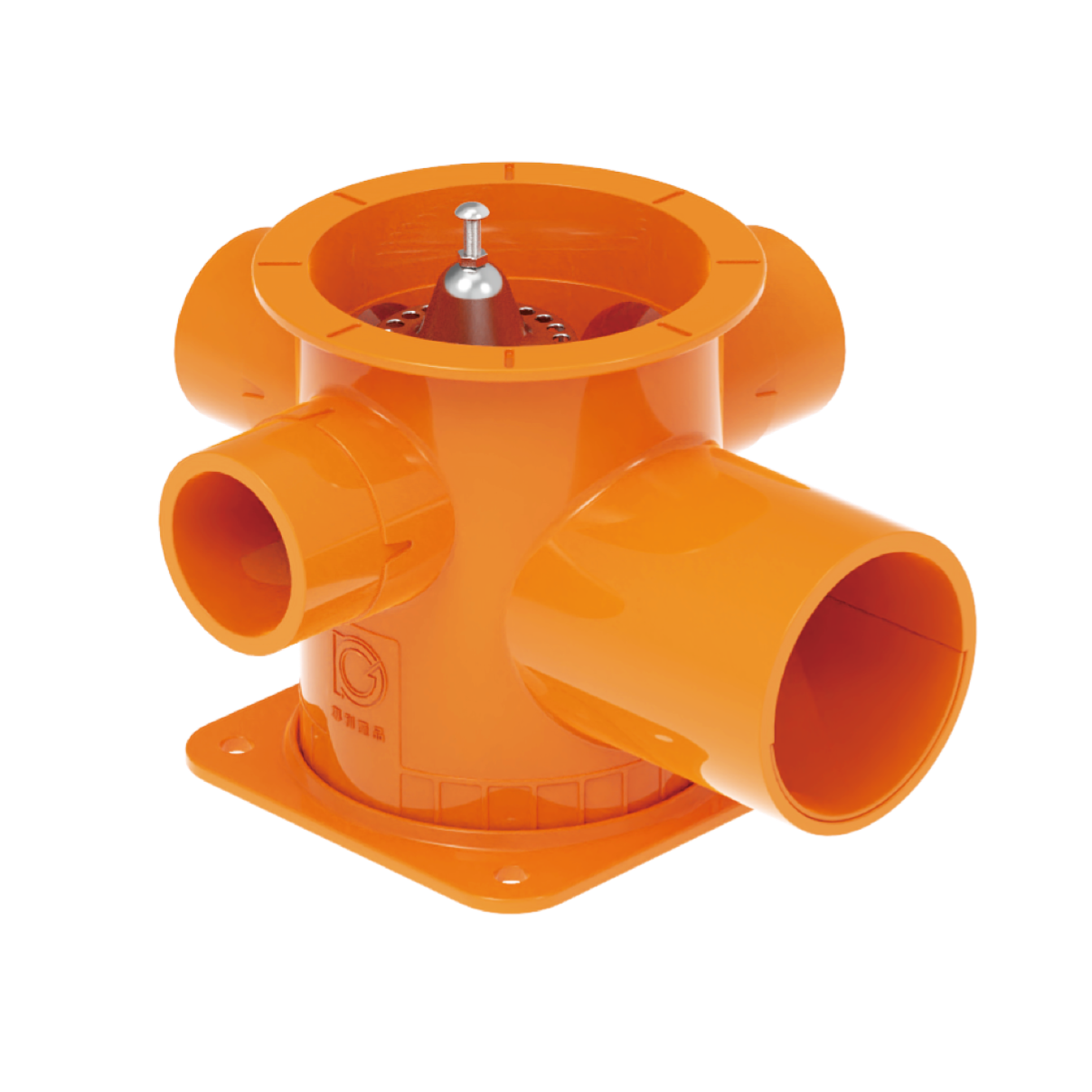

CUD-FDII

降板式(雙層樓板)專用  高度僅22cm 小體積大流量

適用工法:懸吊式、降板式  專業選用
高品質PVC 存水總成雙層
入口管徑50A、40A皆適用 / (側入口可選配2、3、4口)
出口管徑80A
底部可選配平底、清潔口型式






CUD-FD-FR

超高樓層防火被覆、靜音要求  五星級飯店、豪宅首選

搭配 德國 DUKER 排水用鑄鐵管  排水系統最高性能、安全指標


適用工法:懸吊式  專業選用
高品質PVC / SUS 304 總存水灣雙層 外覆不鏽鋼  降噪首選
入口管徑50A / (側入口可選配2、3口)
出口管徑80A
底部可選配平底、清潔口型式

施工方式

工法介紹
工法一.   隔層排水懸吊式

工法二.   同層排水降版式 (雙層樓板)

工法一.   隔層排水半埋入式
CUD 多通道總存水彎系列設計、性能、規範、材質之要求:
1. 總存水彎設備之「排水性能」與配管之「洩水坡度」:
   總存水彎之排水性能要求:產品應通過歐洲 EN 1253-1:2015試驗。
   洩水坡度規定:符合排水設備設計技術規範之要求,各器具至總存水彎入水口(40A或50A)之水平排水路徑洩水坡度1/50, 總存水彎出水口至排水立管之洩水坡度1/100。
2. 總存水彎之水封量430毫升,水封深度5公分,側入口最低點距離存水最高液面之高度距離,應大於5公分,以防止排水由入口回流至其他排水口。接入總存水彎之浴室廢排水(WP)衛生設備單位允許數量為8FU(含)。污排水(SP)嚴禁納接。
3. 總存水彎之水封構造要求,應有EPDM材質迫緊之氣密裝置,100%阻絕出口端排水臭沼氣逸入入口端。其內部構造必須容易拆卸清理,不可有無法維護清理之死角。
4. 總存水彎之全系列部品:地排口、本體、過濾裝置、迫緊、螺栓全系列部品,必須為耐酸鹼材質,其抗化學性應達 PH2-12 (at 23 ̊C),以水稀釋鹽酸液體(PH2)連續浸泡48小時耐蝕測試無化學變化。
5. 衛浴地板完成面至總存水彎水封堰口之垂直距離,不得大於60公分。







膠合施作注意事項

1. CUD總存水彎之本體與存水總成膠合前,應核對圖面設計規劃之配管路徑方向後再做膠合。「本體」、「存水總成」均有0°、45°、90°、180°、270°、360°之對齊線標示,能正確定位總存水彎之入口與出口位置,再進行組裝。
2. 下圖白色線標示處,務必360° 確實均勻塗抹膠合劑,將「排水入口本體」及「排水出口內筒」正確組裝黏合,以避免因上膠位置錯誤而導致漏水之情形發生。







防污海綿塞頭之安全防護

在正確的施工過程中,應將「海綿塞頭」緊塞入總存水彎本體內。
以防止施工過程中,因不慎流入水泥砂漿,而導致「總存水彎」內的排水道堵塞而阻礙順利排水。




清潔維護




CUD 多通道總存水彎系列之清潔維護

CUD 多通道總存水彎用途、功能及目的

1. 集中水封強力防疫:廢水系統專用,開啟(浴缸、洗臉盆、淋浴)任一器具給水補充存水封, 長效防制臭沼氣、病毒、害蟲侵入屋內。
2. 攔污過濾防止阻塞:毛髮及阻塞物有效攔截,廢排水管路零故障。
3. 當樓層做清潔維護:掀開地板排水口(清潔口),即刻清潔內部,自家排水塞管排除超簡單。


檢查CUD總存水彎是否安裝完整
掀起地板落水頭上蓋(清潔口)後,檢查內部是否有攔渣籃,以及 已經裝有活動式內筒。
<因選配型式不同,以現場實際安裝為主>


一般清潔維護
應定期實施清潔維護,確保設備潔淨,執行時應戴口罩、塑料防水手套確保安全、衛生。
1. 掀開地板排水口面蓋(清潔口)並取出濾網,清除濾網上的毛髮及阻塞物。 (用戶視使用情形,應至少每週清理一次)
2. 取出攔渣籃,並以毛刷清除附著之攔截物。(用戶視使用情形,應至少每三個月清理一次)
3. 用長柄刷清潔總存水彎內部,直至目視內部是清水潔淨、排水順暢。
4. 完成清潔維護後,再依序將部品回復到原位置。



特殊清潔維護
特殊清潔維護應洽詢原起造的建設公司或產品製造商執行,保固期內免費服務。
1. 若執行「一般清潔維護」後排水仍有不順暢,應掀開地板排水口面蓋,取出濾網、攔渣籃。
2. 必須使用專業工具將四支不鏽鋼六角螺絲頭鬆開,取出活動式內筒,檢查底部是否有異物阻塞或其他原因。
3. 總存水彎本體為PVC塑料材質,嚴禁以任何器具敲擊、戳打、 破壞產品結構,將造成不必要的損失。
