德國 Düker 排水用鑄鐵管

100%德國生產製造
高層建築、豪宅、五星級酒店、醫院指定選用

品質性能通過國際多國多項認證  國際級的鑄鐵管材
• 防蝕耐用,最高品質百年綠管材
• 高層建築、豪宅、五星級酒店、醫院指定選用
• 產品通過歐洲標準
    1.排水管材試驗通過EN 877
    2.噪音試驗 通過 EN 14366:2005-02
    3.最高防火等級EN13501-1 A1
• 主要認可認證
    1.英國建築認證機構認可 No.04/4189
    2.國際檢驗機構IZEG/GEG驗證合格
    3.製程管理通過 ISO9001/ ISO14001/ ISO50001
*
/
  • 產品特色
  • 原廠介紹
  • 專業認證
  • 產品規格
  • 施工方式

產品特色

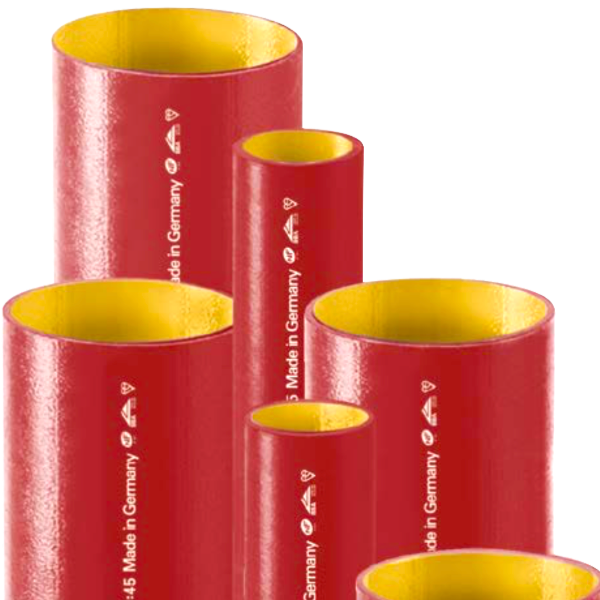

德國DÜKER SML 鑄鐵管

100%來自德國   品質穩定耐久

DÛKER系列產品依歐洲標準規範皆於德國生產製造,保傳統上德國製之高品質信譽。
其所生產之污排水管、力輸氣管、用水壓力管及相關塗裝釉、漆技術可說是目前相關業界領導廠商之一。






通過國際多國多項認證  品質壽命最安心

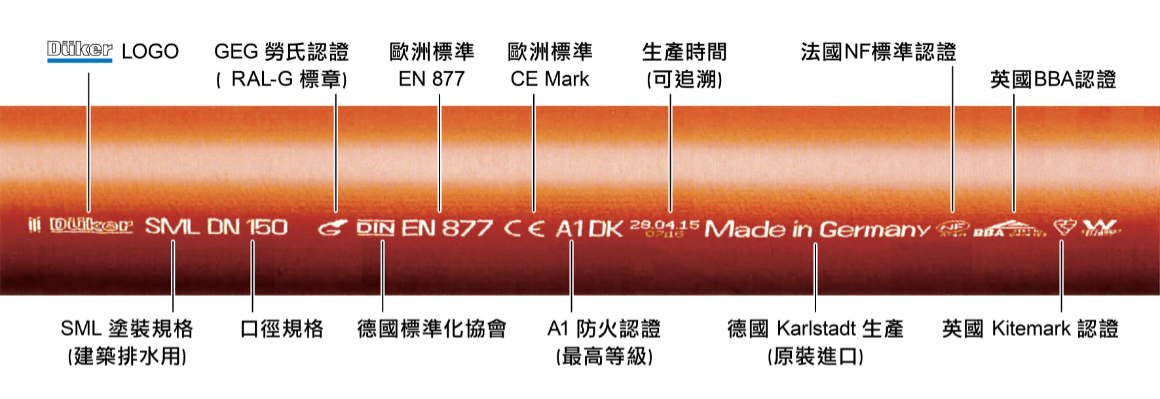

每支鑄鐵管上皆打印了各國認證與可追溯之生產時間   承諾來自德國的高品質管材







擁有全球最先進的製造技術  最高品質的綠管材
鑄鐵管不只為了防火要求  DÜKER還能提供多項優質保障






自動化生產  塗裝壽命穩定耐久







管材離心鑄造技術 + 自動化環氧樹脂塗裝

(高溫塗裝更耐久)

每支鑄鐵管採熱耐模具離心鑄造方式生產,在管材約攝氏150°C時機械化自動塗裝環氧樹脂,不同於一般人工塗刷方式可讓管材漆面更耐久,嚴苛的酸鹼環境中壽命表現更長久。

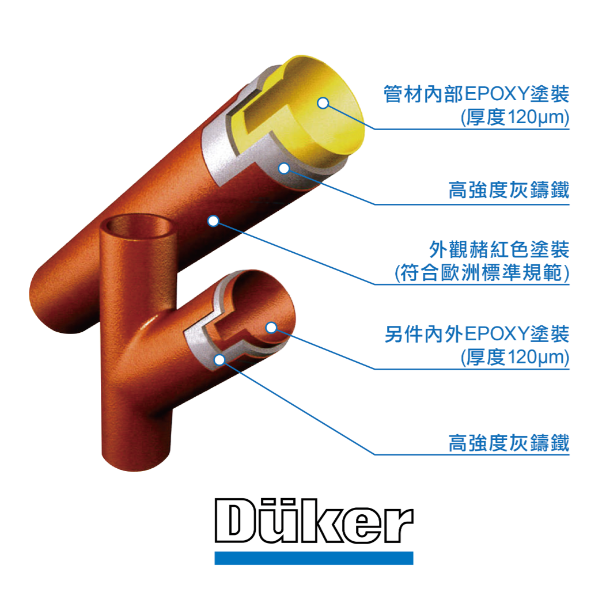

DÜKER 污排水管依現行歐洲規範外部塗裝紅色底漆;内部則以耐久之環氧樹以交錯聯結方式塗裝突顯其對化學及機械性高強度阻抗。嚴格確保管内環氧脂材料塗裝一致性、無毛孔、交錯聯結、具彈性並同時形成非常平滑的内管表面。由於溫度的變化使得環氧樹脂及鑄鐵之膨脹差異更易相互吸收,而這也使在高裁切管材時,不會破壞塗裝層。










同為鑄鐵管  防火性能卻大不同
高溫燃燒下無毒煙、不閃燃才是好管材    保障住戶、建築物與環境安全





DÜKER SML 鑄鐵管

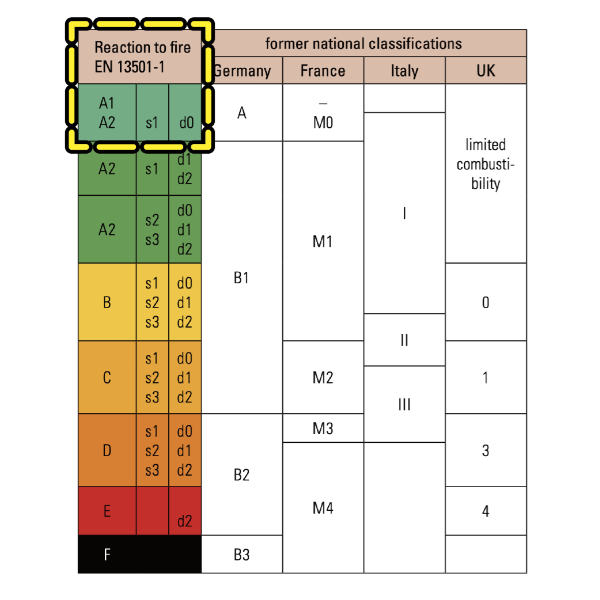

通過 EN 13501-1 A1最高防火標準

不燃燒、不延燒  最高規格防火管材

鑄鐵管具有不可燃優勢,但因不同的塗裝材料,卻可能導致嚴重的助燃現象。
在火災高溫中,DÜKER SML 鑄鐵管可持續數小時仍保持其完整性,不熔解、不變形、不斷裂、防止毒煙竄出與閃燃現象發生,大大降低火災中可能的致命危險,充分保障安全。








「 寧靜,怡然自得 」
豪宅、五星級酒店必備條件






DÜKER SML 鑄鐵管
通過 EN 14366 噪音標準

降低排水噪音  最佳選擇 !

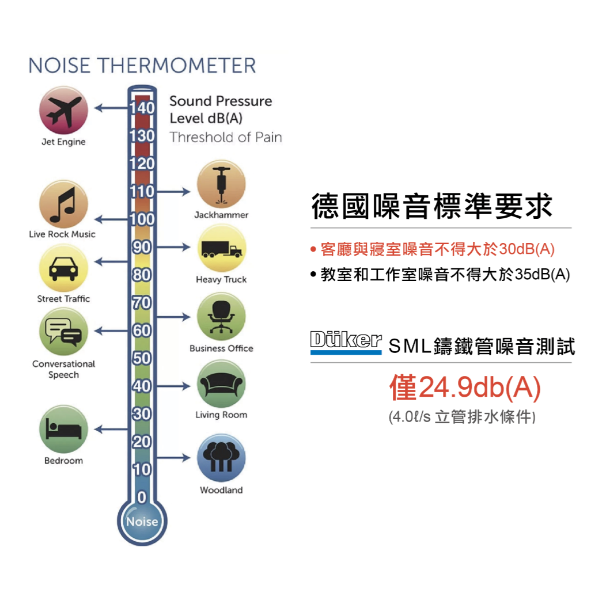

DÜKER SML 鑄鐵管之噪音等級測試符合 EN 14366 2005-02 "污水設備之實驗室測定噪音值“
DÜKER之鑄鐵材質及高品質內塗裝具有極佳吸效果,而將上、下樓層排水躁音降至極低,依據Fraunhofer IBP測試報告P-BA214/2010e提示,Duker之噪測試值僅為19-24dB(A),遠低於歐規30-35dB(A)。
測試條件是牆面結構220kg/cm,排水速度2.0-4.0公升/秒。

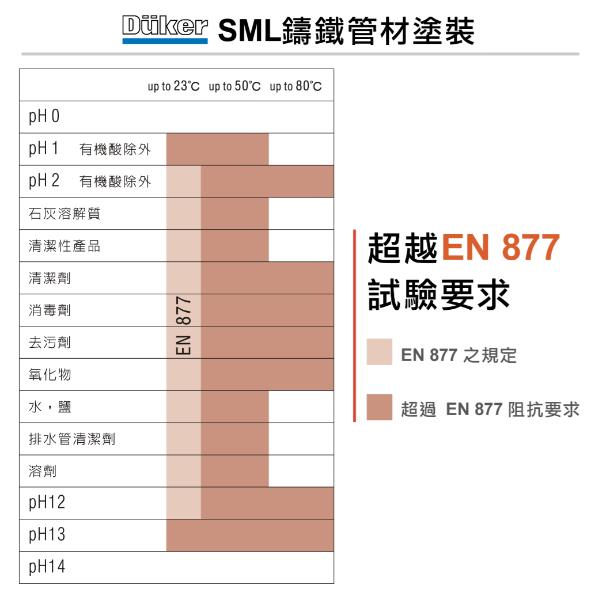

品質性能再超越  超越 EN 877品質標準






DÜKER 通過IZEG/GEG檢測標準
超越 EN 877品質標準

· 通過IZEG/GEG品質認證通過
· EN 877品質試驗
· 符合歐洲CE標章

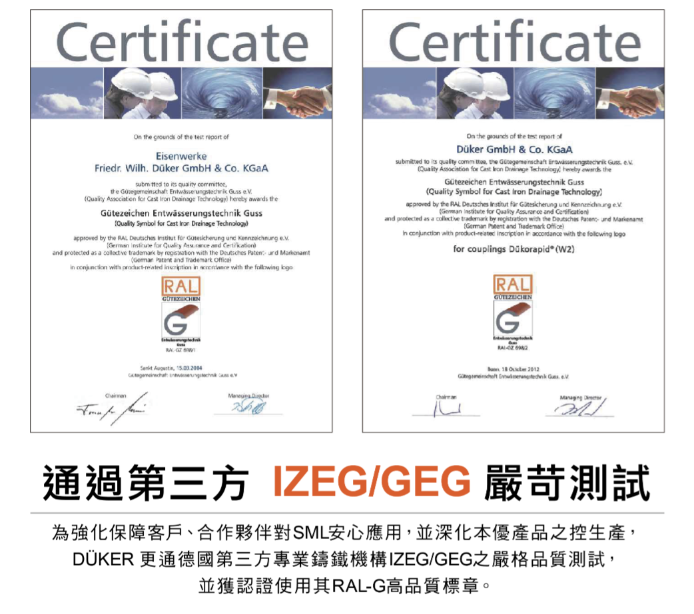

除符合CE一般歐規標準,為強化品質控管,保障DÜKER 高品質信譽及客户使用安心,並區隔其他製造廠之次級品質,DÜKER通過了高品質標準之IZEG(鑄鐵排水科技資訊中心)/GEG鑄鐵排水技術、品質協會)品質認證,並獲授RAL高品質標章。
DÜKER為歐具有優歷史、傳統之鑄鐵產品領導製造廠,自始即為此二組織之創始會員/發起人也足證其在高品質、產品研上所投注之心力。




原廠介紹



德國DÜKER 公司歷史背景

超過550年的熔溶鑄造經驗  業界領導品牌

DÜKER公司歷史溯於1469年時從德國MainLaufach(現今工廠廠所在之一)地區之鐵礦開採及熔溶、製造。從500多年前開始即事各項鐵或鑄產品生產,如道產品、梯、柱、建築、爐具、縫紉機、火機件、衛浴、汽配件,經數世紀展至今目前專注於各項建築、排水管用高防護性管材、各式閥門及其相關配件。

累計了540年歷史,DÜKER生產出法計數相關鑄鐵產品並暢銷於全世界。而DÜKER公司一名則始見於1918年,Mr.FridricWilhemer在當時創新導入相關高技術性料、漆面塗裝於鑄鐵產品上。時至今日DÜKER一字更程度代表了高品質、高防護性塗裝鑄鐵系列產品。目前公司工廠分別設於Karlstadtaufach二區,產品行銷於全世界。







擁有全球最先進之製造技術

高強度鑄鐵材質 + 高品質塗裝防護 + 自動化生產

DÜKER系列產品依歐規範(或更超出)皆於德國製造,保持傳統上德國製之高品質信譽。其所生產之污排水管、力輸氣管、用水壓力管及相關塗裝釉、漆技術可說是目前相關業界領導廠商之一。






100%德國原裝生產製造

德國可靠的製造技術與品質  享譽國際

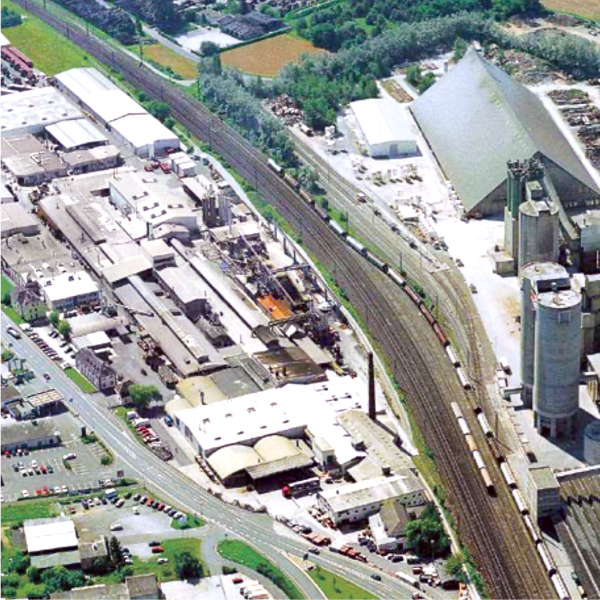

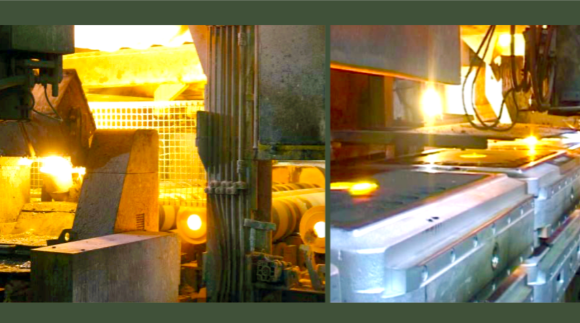

DÜKER所生產之鑄鐵管可百分之百回收、品質百年耐久。廠區所使用鑄鐵材料及其研發生產設備(如無燃煤熔爐一在原料熔溶過程中降低有害環保氣體排放)在為人類提供優質產品同時兼顧地球永續環保。右圖為德國Karlstadt工廠一景。







專業認證


德國DÜKER SML 鑄鐵管獲得國際多國多項專利

100%德國生產製造  品質技術業界領先
百年綠管材實績遍足國際  超高樓層、豪宅、五星級酒店、醫院指定選用




國際多國認證   安心可靠

IZEG / GEG 勞氏認證 (最嚴苛試驗)

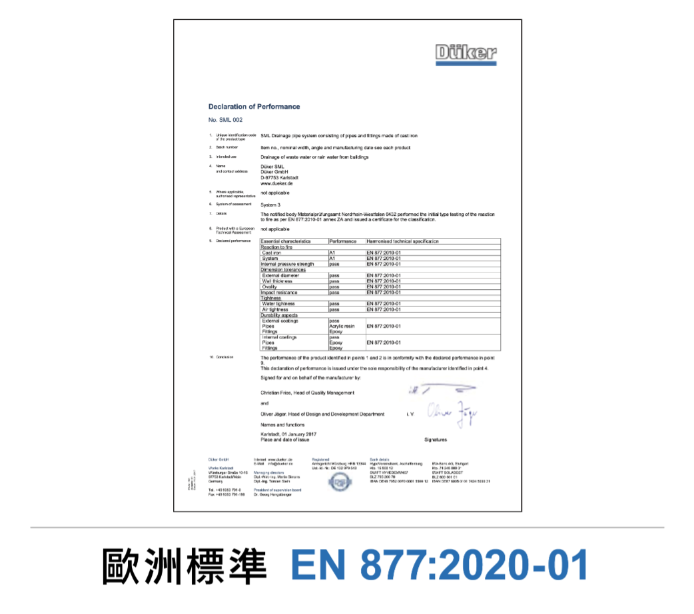

歐洲標準 EN 877:2010-01



歐洲標準 EN 13501-1 A1 (最高等級)





歐洲標準 EN 14366:2005-2



英國建築認證機構認可 No.04/4189



英國 Kitemark No. KM 613082



法國 NF 認證標準 No. 4/1



挪威認證標準 No.0401 and 0408



瑞士認證標準 No.23005



瑞典認證標準 No. 0041/04










產品規格

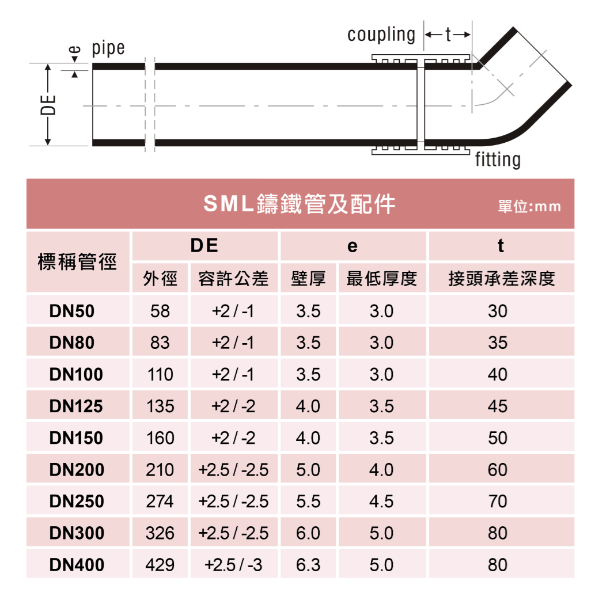

德國DÜKER SML 鑄鐵管尺寸及品質規範摘要
尺寸: DN50 ~ DN400
種類:管材、各尺寸搭配之配件、接頭







污排水系統專用環氧樹脂塗裝鑄鐵管及配件品質規範


污廢排系統用氧樹脂塗裝鑄鐵管(SML),為100%德國當地原廠製造之產品,應具備管內耐蝕、管外防鏽防火安全、排水低噪音等條件。
直管及管另件尺寸、製程、塗裝要求,應達到國際標準及公認專業機構檢驗及驗證合格,工程全用料之各種尺寸管材及配件應由原廠註記CE及RAL-G核可之G標章:管材、配件及接頭全系列產品材質、尺寸及塗裝品質,由國際性檢驗機構(IZEG/GEG)依據 EN 877 規範驗合格。防火標準 EN 13501-1  A1 級驗證合格。
交貨應檢附進口證明及產地證明。







施工方式

DÜKER SML 環氧樹脂塗裝鑄鐵管施工注意事項
1. 環氧樹脂塗裝鐵管以砂輪機或線鋸切斷,切斷面應與管軸線成90度直角,將斷面及周圍毛邊修整後,再用專用壓接頭(Coupling)將管或配件對接,承接時管或配件之端緣面必須與EPDM迫中心環面兩端均勻接觸,定到位後即可上壓環接頭外夾,再用手工具均勻交換上緊壓環接頭之螺栓,螺栓緊度不可過大而導致EDM迫緊變形,裝妥後環壓環接頭之雙固定片應呈平行,雙螺栓及固定片並應噴塗油脂蝕及便於拆裝。

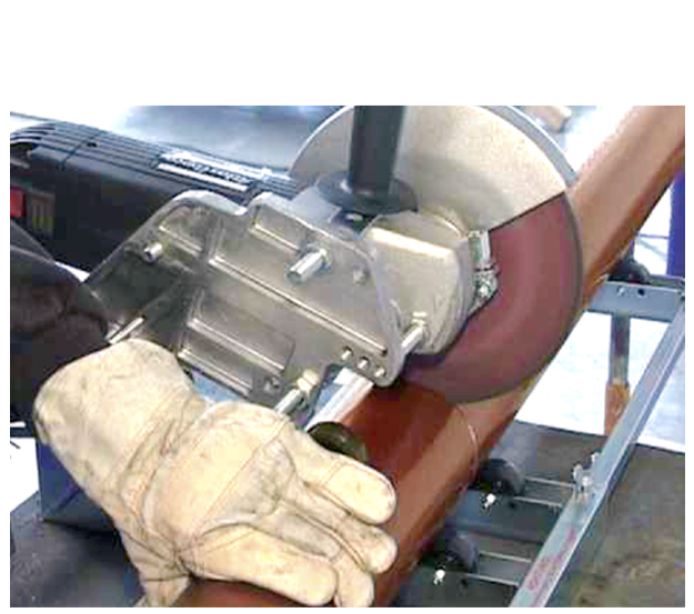

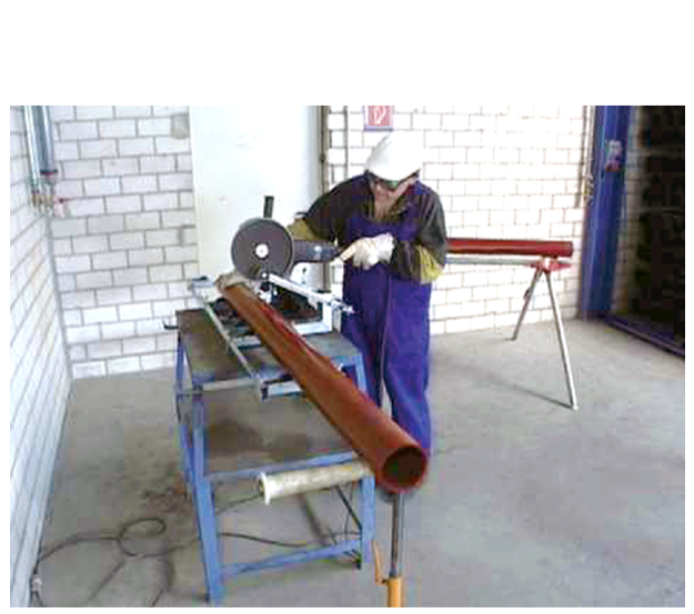

SML環氧樹脂塗裝鑄鐵管應採砂輪機或線鋸切斷,切斷面應與管軸線成90°夾角。

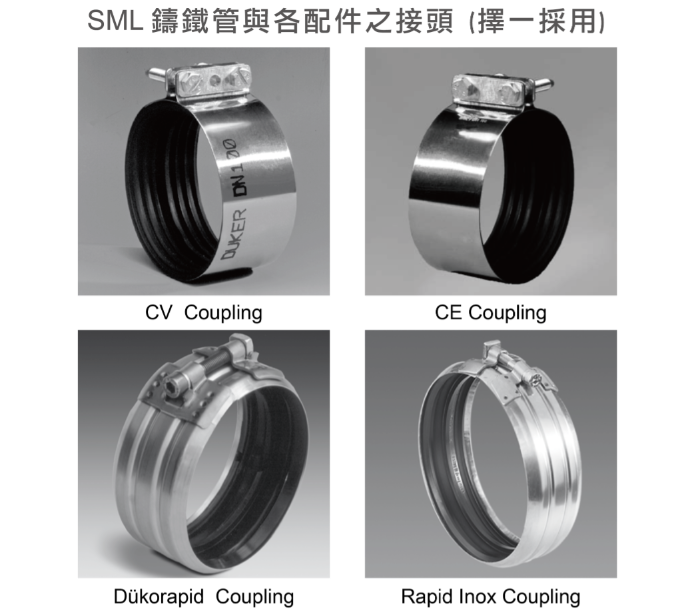

以環壓接頭接合SML環氧樹脂塗裝鑄鐵管與配件之安裝步驟

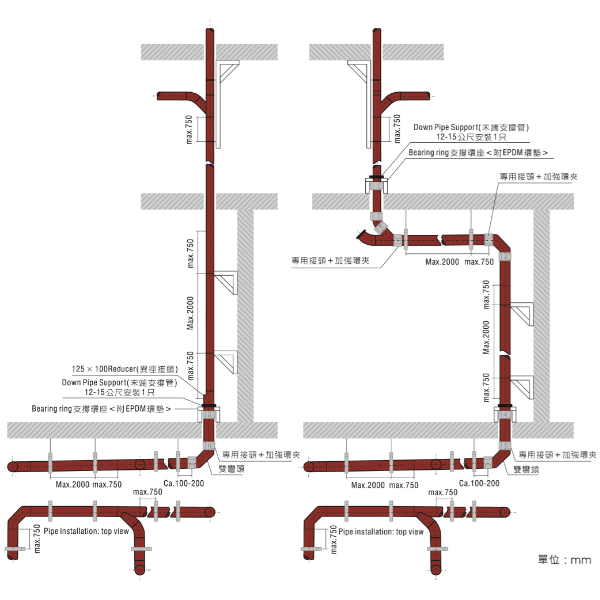

施工要求與注意事項

1. 水平或垂直管固定架之間距不可超過2公尺,且固定夾距離管接頭(coupling)【CV/CE/Dükorapid/Rapid Inox】之尺寸不可大於75公分。

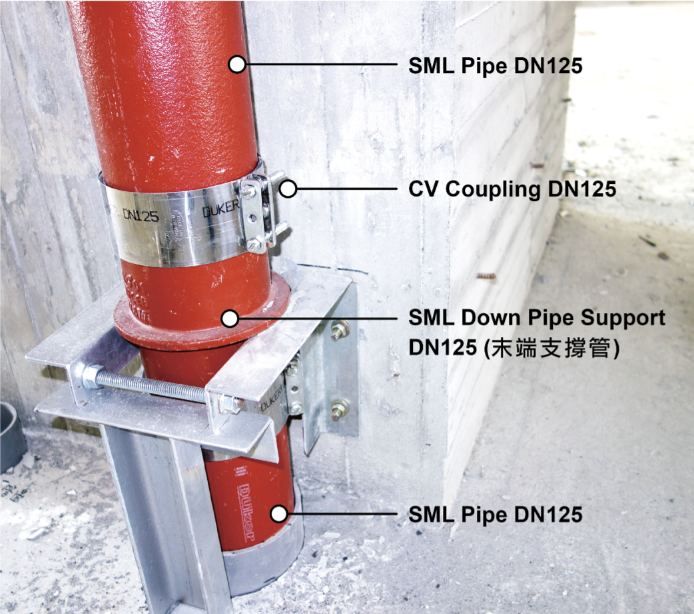

2. 直立管之軸向重量支撐需要採用底部支撐管(Down pipe support),其安裝約為每12-15公尺配置一只 (以每層樓3-3.6公尺為例,約4-5層配置一只)

3. SML鑄鐵管之安裝須注意每一管軸系偏角度不可超過1.5度,以免影響接頭之接合功能。

4. SML鑄鐵管之固定或吊掛管夾應內襯耐久性橡皮迫緊,以確保管線定位及保護表面塗裝避免受損產生電蝕。

5. SML鑄鐵管系統中遇泵出口端或沖擊較大,管内水壓力超過0.5 bar之位置,管接頭(CV/CE/Dükorapid/Rapid Inox)外加Kombi-grip collar加強環夾固定,以補強其接合緊度,裝妥後接頭及環夾需噴塗油脂防蝕及便於拆裝。

6. 垂直管固定夾應緊靠管道牆邊配置,以免固定夾“腳“過長,而使SML接頭處受到彎曲力矩影響。

7. 水平管之洩水度每公尺約2公分,分支管流入主幹管亦應以45度角之配件流入主幹管。

8. 水平管線各分歧管與主幹管接頭處之固定必須牢靠,防止受鄰接管線之牽引而使主幹管軸線發生偏移。

9. 系統中之水平支管垂直流入直立主幹管,其夾角應為88.5度角(採用88.5度角斜梯配件)。

10.其他安裝標準可參照 DIN EN 12056 内容。
